风淋室工作参数设定：
1、风淋室在风淋时间设定：在风淋开始前或结束后，直接通过上、风淋室下调节按键可以改变风淋延时时间，调节范围2-60秒，并由双位数码管显示，调节结束5秒后，系统自动保存该参数值。

2、风淋完外门解锁延时设定（TI）：连续按下急停键20秒,系统进入内部参数设定，数码管显示：TI，再按上调或下调键可查看风淋完外门解锁延时时间，单位为秒，按上调或下调键可在0-60秒内进行调节，风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

3、风淋完内门解开延时设定（TO）：完成外门设置后，五秒内再次按风淋键，进入风淋室风淋完内门解开延时设定（TO），通过上、下调节键可以查看并在0-60秒内调节时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

4、风淋室内外门互锁开门延时设定（TC）：完成内门设置后，五秒内再次按风淋键，进入内外门互锁开门延时设定（TC），通过上、下调节键可以查看并在0-60秒内调节内外门互锁开门延时时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

5、风淋室照明延时设定（TL）：完成内外门互锁设置后，五秒内再次按按风淋键，进入照明延时设定（TL），通过上、下调节键可以查看并在0-60分钟内调节照明延时熄灭时间。按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

6、风淋室程序选择设定（TD）：完成照明设置后，五秒内再次按风淋键， 进入程序选择设定（TD），通过上、下调节键可以查看并在00-02选择程序。00:正常风淋程序,01:有门无感应程序,02:有感应无门程序.按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

7、风淋室内外门互换设定（TN）：完成程序选择设置后，五秒内再次按风淋键，进入内外门互换设定（TN），通过上、下调节键可以查看并在00-01选择程序。00:正常,01:互换.按风淋键确认并进入下一选项，五秒内未有按键触发系统保存参数退出设置；

风淋室使用注意事项：
1、风淋室开孔尺寸：L×W=245×125（MM）
2、风淋室使用的门磁开关要求：关门时触点闭合，开门时触点断开；
3、风淋室使用的红外感应开关要求：220VAC或12VDC供电，无人时触点断开，有人时触点闭合；
4、 风淋室使用的电锁要求：12VDC供电，600MA以下电流，并注意不要外接二极管（电路板已带）。
5、风淋室线路板限制，各接口端子建议均不要外接大于100W设备，如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接；

风淋室电源改板说明：
（1）风淋室改用开关电源后产品重量比原产品减轻三倍。（减少运输碰撞损坏元器件）。
（2）风淋室80-250VAC宽电压输入：（改良了旧产品电路低压时可能导致不工作，高压时烧变压器的问题）。
（3）风淋室380VAC超压保护：（当接错380V电源进线路板时本电路自动断电保护，恢复正常后又自动正常工作，不会烧毁线路板，减少售后服务。）。
（4）风淋室输出直流电压12.VDC稳定输出：(原来变压器输出直流电压12-18VDC波动很大，因电锁，线路板上的继电器额定工作都是12VDC，不稳定的电压将导致元器件发热或工作不稳定而且会影响其工作寿命。
（5）风淋室输出电压短路自动保护功能：当外置12VDC短路时，本电路自动保护，无论短路多长时间，对电路无影响，当短路排除时自动恢复正常。（旧产品如短路时，几秒钟时间就会烧毁变压器或其它元器件）

风淋室不锈钢喷嘴技术参数及说明介绍：
风淋室不锈钢喷嘴技术参数设计特点：设计特点针对风淋室（风淋通道）货淋室设计的特殊结构喷嘴，风球可大角度调节方向，长期耐受大风量，高风速（25米／秒），能迅速吹去人和对象表面的灰尘；

风淋室不锈钢喷嘴材质说明：有不锈钢和ABS镀铬两种材质供选择。

(1)不锈钢型选用304SS经模压、拉伸而成，抛光成镜面，不积尘，不刮球，不漏风，坚固耐用；

(2)ABS型有多种金属镀层，外层镀铬，成本低，效果可与前者媲美。

风淋室不锈钢喷嘴主要参数：喷嘴最大外盘尺寸提供165MM，出风口尺寸提供30MM，38MM，25mm可选；塑料风淋喷嘴提供卡桩连接、螺丝连接。

风淋室喷嘴有效的大面积旋转出风，如洗衣服一样的吹淋“揉搓”防尘服，可以更好的减少防尘服的微尘附着，提高无尘室的洁净度；更简单的语音提示，减少如“正在工作，请转动身体360度”等语音，不用员工旋转身体等繁琐操作，和谐企业与员工之间的关系；更高的出风速度，更大的吹淋面积，促进风淋室的整体性能提升。

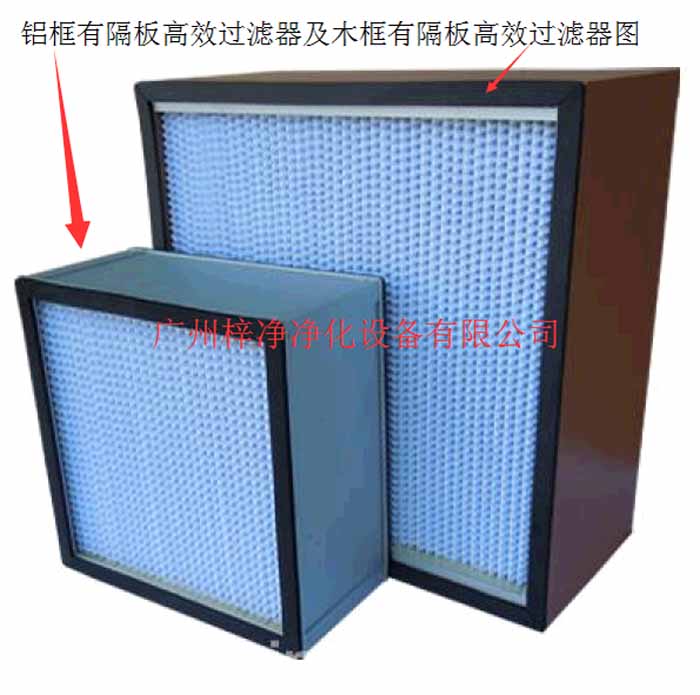

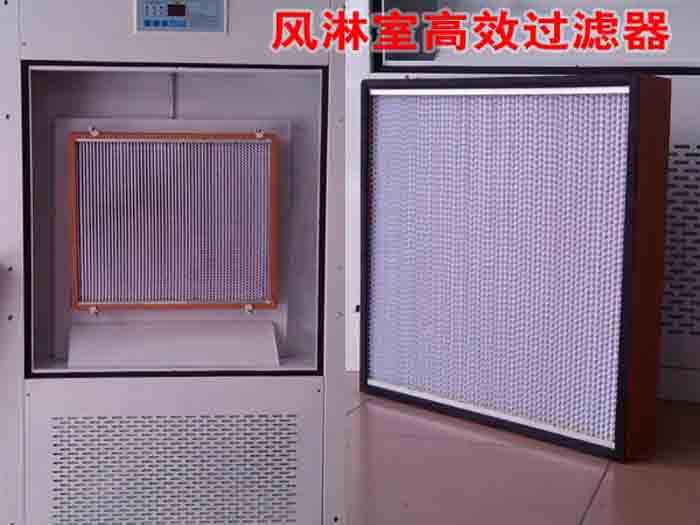

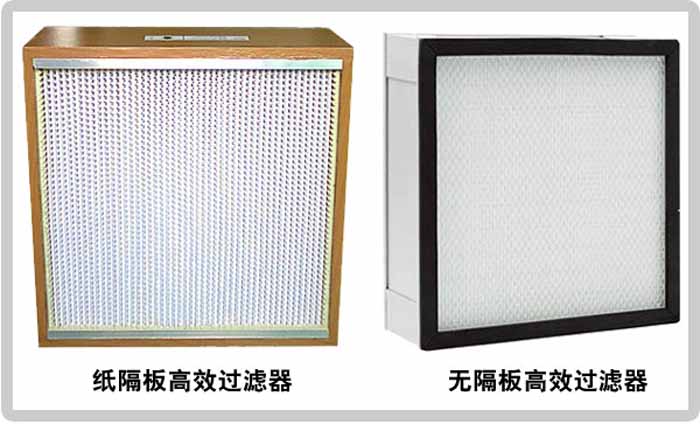

风淋室高效过滤器更换须注意:
很多业主在风淋室更换高效过滤器时都有不同程度的吃过这方面的亏，因为对风淋室产品不了解，也没有弄清内部高效空气过滤器的型号尺寸就听信高效过滤器技术人员的推荐，到较后采购过来的高效过滤器产品不是尺寸不对装不上，就是风量不对装上以后风淋室的风量过小，根本没办法使用，要杜绝以上情况的发生较好是更换风淋室的高效过滤器须注意高效过滤器产品型号。

哪么购买风淋室高效过滤器时如何选择型号规格尺寸呢?在哪找准它的参数呢?带着以下问题我们请教了生产风淋室及高效过滤器产品的金龙资料版下载 净化,下面我们听一下风淋室高效过滤器厂家分析:
1、正常情况来讲，只要我们参照风淋室说明书，内部有相关各种配件的尺寸型号参数说明，我们只要对照里面的参数采购就可以了，但现阶段很多风淋室高效过滤器厂家对产品说明书都是统一的，并没有作高效过滤器明细说明，如有这种情况我们须参照第二点说明；

2、拆开风淋室内板，拧开四个角的镙丝就可以方便的取出风淋室内部高效过滤器，通过风淋室牌和高效过滤器的标签我们可以很简明扼要的全面了解高效空气过滤器的全部情况，如没有标签说明的情况我们应根据高效过滤器的实际尺寸进行量度，记录好相关资料发送给的生产厂家进行生产。

风淋室高效过滤器安装步骤：当更换风淋室高效过滤器及风淋室初效过滤器后,仍不能提高风速则说明高效过滤器已经安装时应确认高效过滤器上的箭头标记,箭头应指向气流的方向。

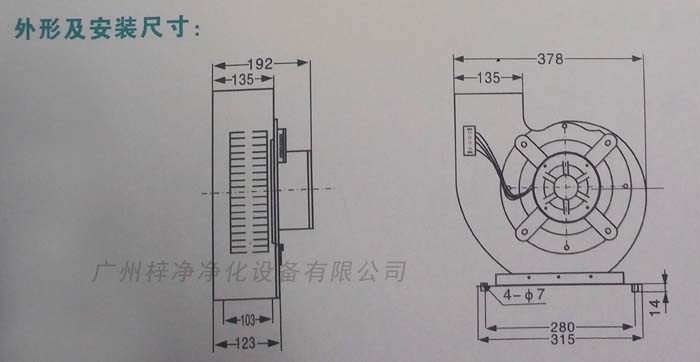

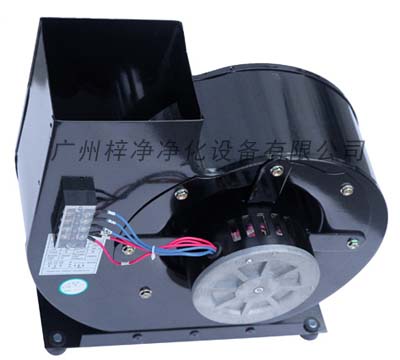

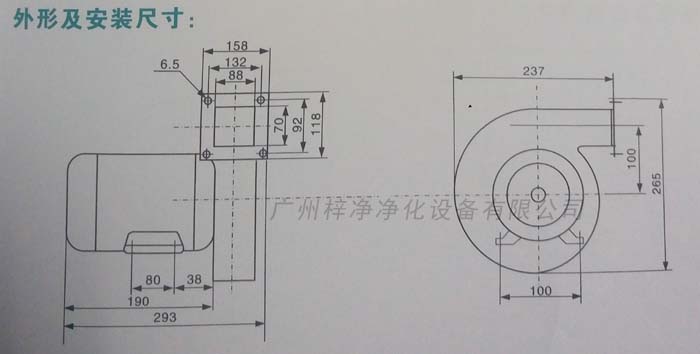

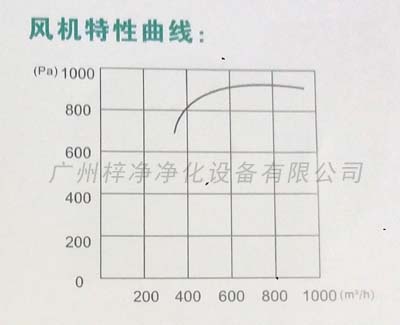

ZJ-160风淋室风机|风淋室离心风机：

ZJ-160风淋室风机可以同时供6个直径为25-30mm不锈钢喷嘴使用

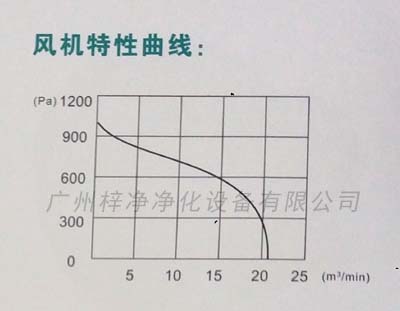

风机性能参数：

流量：960m³/h   全压：855pa           噪音：≤70db

功率：0.37KW     转速：2800r/min    电压：380v/220v

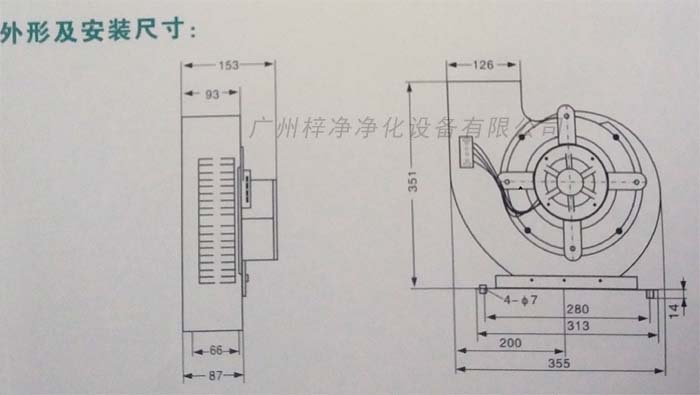

ZJ-195风淋室风机|风淋室离心风机：

ZJ-195风淋室风机可以同时供9个直径为25-30mm不锈钢喷嘴使用

风机性能参数：

流量：1250m³/h   全压：1000pa         噪音：≤69db

功率：550W         转速：2840r/min     电压：380v/220v

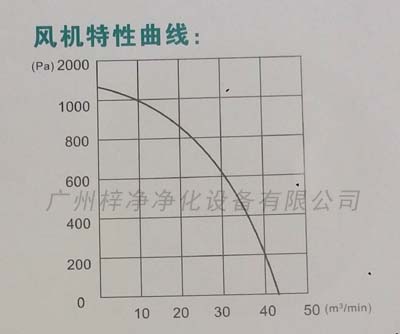

ZJ-240风淋室风机|风淋室离心风机：

ZJ-240风淋室风机可以同时供12个直径为25-30mm不锈钢喷嘴使用

风机性能参数：

流量：2550m³/h   全压：1150pa         噪音：≤78db

功率：1.1(0.75)KW         转速：2840r/min     电压：380v/220v

风机应用：风淋室，风淋通道等。

风淋室风机的特点：

1、一般风淋室步进电机的精度为步进角的3-5%，且不累积。

2、风淋室步进电机外表允许的温度。

风淋室步进电机温度过高首先会使电机的磁性材料退磁，从而导致力矩下降乃至于失步，因此电机外表允许的温度应取决于不同电机磁性材料的退磁点；

一般来讲，磁性材料的退磁点都在摄氏130度以上，有的甚至高达摄氏200度以上，所以步进电机外表温度在摄氏80-90度完全正常。

3、风淋室步进电机的力矩会随转速的升高而下降。当步进电机转动时，电机各相绕组的电感将形成一个反向电动势；

频率越高，反向电动势越大。在它的作用下，电机随频率（或速度）的增大而相电流减小，从而导致力矩下降。

4、风淋室步进电机低速时可以正常运转,但若高于一定速度就无法启动,并伴有啸叫声。

步进电机有一个技术参数：空载启动频率，即步进电机在空载情况下能够正常启动的脉冲频率，如果脉冲频率高于该值，电机不能正常启动，可能发生丢步或堵转。在有负载的情况下，启动频率应更低。

更多风淋室配件请查看：

风淋室控制器

风淋室配件阴极锁

风淋室控制器又叫风淋室主板，风淋室电路板，属于风淋室配件。一套风淋室控制器由主板、输出板、数据线组成。

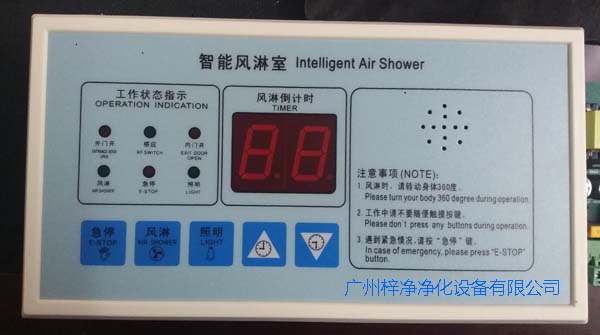

数码显示风淋室控制器,时间从0-99秒可调

风淋室控制器主板面膜按键说明：

a、急停按键：任何时候按下急停按键，液晶屏内急停图标闪烁，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

b、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。此按键主要用于门磁、红外失灵或风机维护检修时。

c、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

d、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

n液晶显示风淋室控制器指示图标显示说明:

a、风淋倒计时显示：双位数字显示，工作时用于显示风淋时间设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示。

b、外门开：当外门打开时，此图标闪烁(可以检查外门磁是否正常)。

c、感应：当人体时入感应区时，此图标闪烁(可以检查光电开关是否正常)

d、内门开：当内门打开时，此图标闪烁[可以检查内门磁是否正常)。

e、风淋：此图标闪烁时，指示风淋风机已被自动或手动启动。

f、急停：此图标闪烁时，指示系统处于急停状态。

风淋室控制器按显示分类：

分为LED显示/数码管显示和液晶显示两种（产品：液晶显示风淋室控制器）。

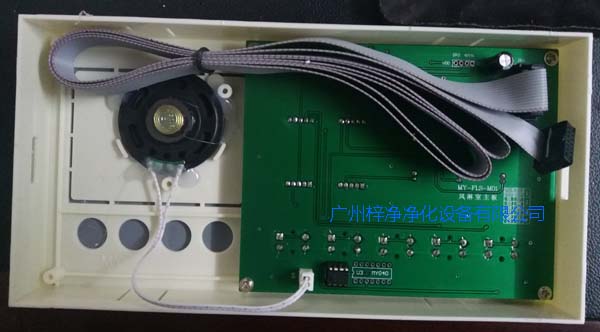

数码管显示风淋室空制器背面

风淋室控制器按使用功能分类：

分为普通控制器和自动门控制器两种。

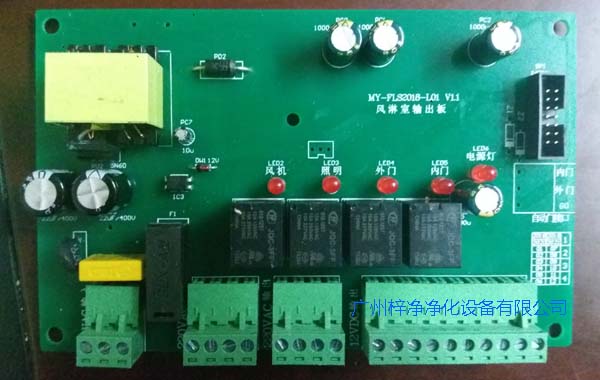

风淋室输出板又称为副板,和主板一起配套使用。

风淋室控制器应用案例：

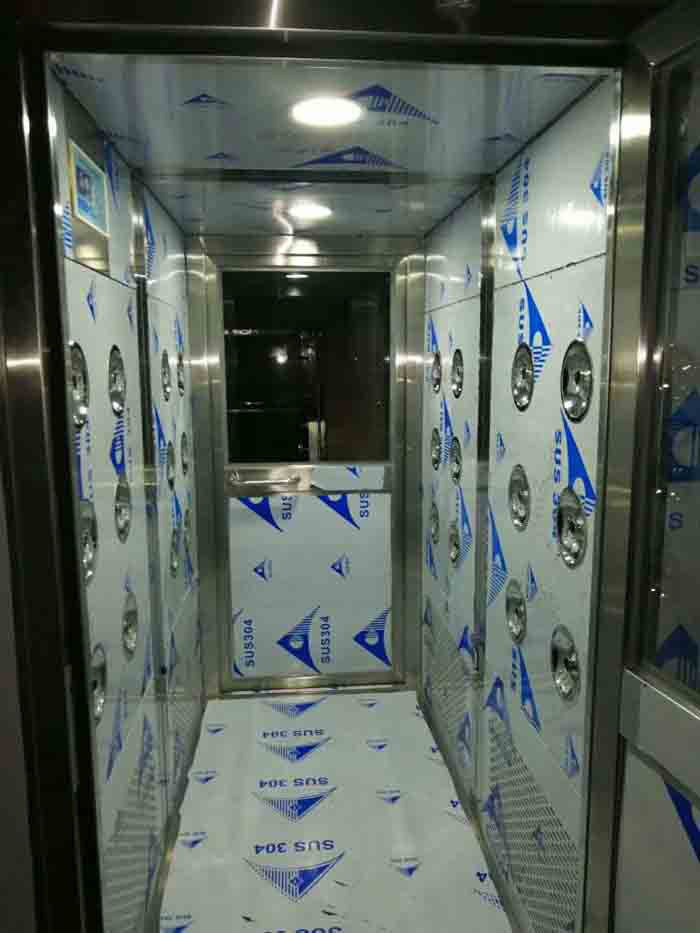

风淋室控制器安装在全不锈风淋室内部

也可了解更多风淋室产品分类：风淋室

风淋室控制器开孔尺寸,选购时测量一下

注意事项：由于风淋室控制器在使用上存在很多型号，选购时请及时咨询我们！

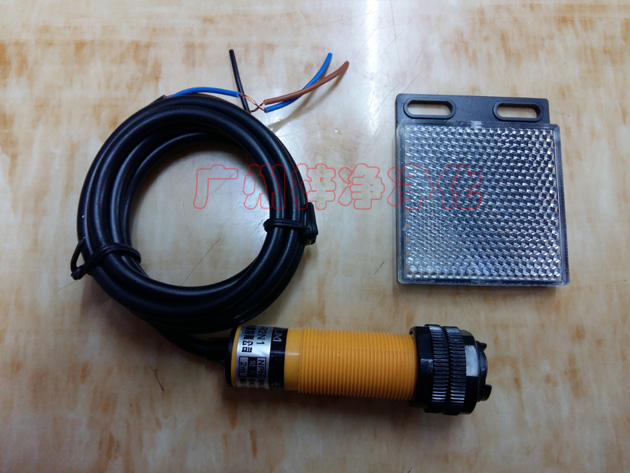

常用风淋室光电开关特写照片

风淋室光电开关说明书

“梓净”牌产品质量保证：
>>我司出产的”梓净”牌空气净化设备及空气过滤器产品已获国内、国际多项产品认证；
>>为满足客户对洁净室的高品质要求，我司生产出厂的每一台空气净化设备都经过我司质检员的严格检查，符合产品质量标准方可出厂；空气过滤器都在标准万级无尘车间内生产、检测。
>>产品交付验收完毕后，我司将对贵司及所订购产品建立独立的档案，以便与我司长期的为贵司提供优质、及时的服务。
>>产品包装：木箱或纸箱包装；
>>发货方式：货运；
>>交货时间：合同签订后我司收到货款之日起5个工作日内完成生产，3个工作日内到货；
服务宗旨：
>>公司出产的”梓净”牌空气净化设备及空气过滤器可提供长期的技术支持；
>>故障受理：省外48小时，省内24小时；

推荐阅读：

风淋通道

电子互锁联锁磁感锁

液晶显示风淋室控制器

图文详解:

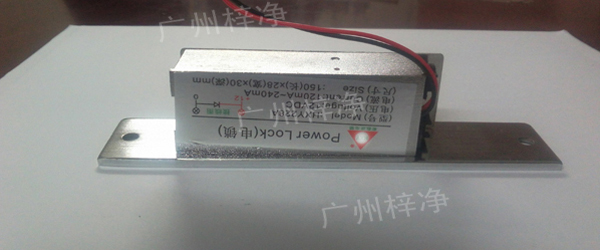

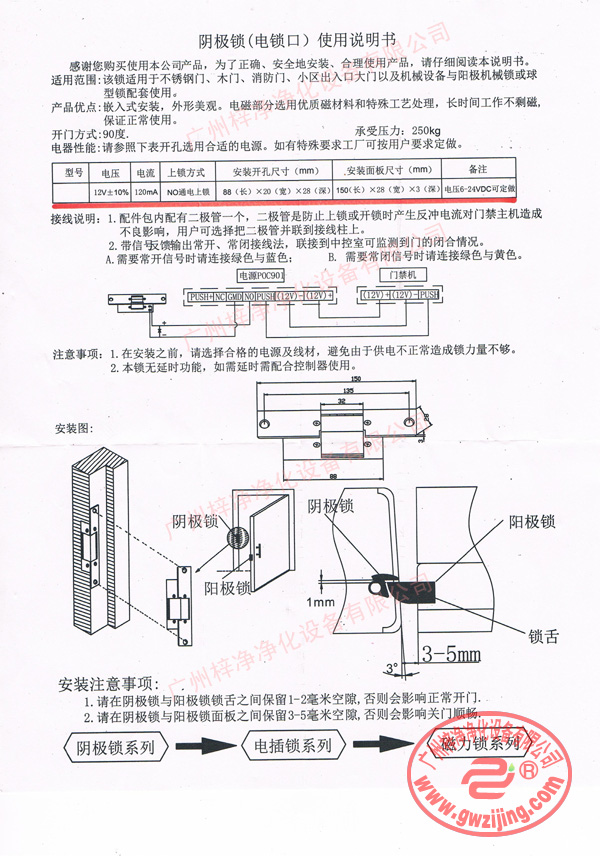

感谢您购买使用本公司产品阴极锁，为了正确、安全地安装、合理使用产品，请仔细阅读本说明书。

适用范围：该锁适用于不锈钢门、木门、消防门、小区出入口大门以及机械设备与阳极机械锁或球型锁配套使用。

产品优点：

嵌入式安装，外形美观。电磁部分选用优质磁材料和特殊工艺处理，长时间工作不剩磁，保证正常使用。

开门方式：90度． ： 承受压力：电器性能：请参照下表开孔选用合适的电源。如有特殊要求工厂可按用户要求定做。

电压:

12v±10％电流:120mA上锁方式: NO通电上锁安装开孔尺寸；(mm):88(长)×20(宽)×28(深)，安装面板尺寸(mm):150(长)×28(宽)×3(深)，备注:电压6—24vDC可定做；

接线说明：

1．配件包内配有二极管一个，

二极管是防止上锁或开锁时产生反冲电流对门禁主机造成不良影响，用户可选择把二极管并联到接线柱上。

2．带信最馈输出常开、常闭接线法，联接到中控室可监测到门的闭合情况。

A．需要常开信号时请连接绿色与蓝色；

B．需要常闭信号时请连接绿色与黄色。

注意事项：

1．在安装之前，请选择合格的电源及线材，避免由于供电不正常造成锁力量不够。2．本锁无延时功能，如需延时需配合控制器使用。

安装注意事项：

1．请在阴极锁与阳极锁锁舌之间保留l一2毫米空隙，否则会影响正常开门。

2．请在阴极锁与阳极锁面板之间保留3—5毫米空隙，否则会影响关门顺畅。

本文来自:阴极锁(电锁口)使用说明书 //www.yongchuangxin1688.com/1154.html转载请注明出处！

推荐阅读：

风淋室配件阴极锁

电子互锁联锁磁感锁

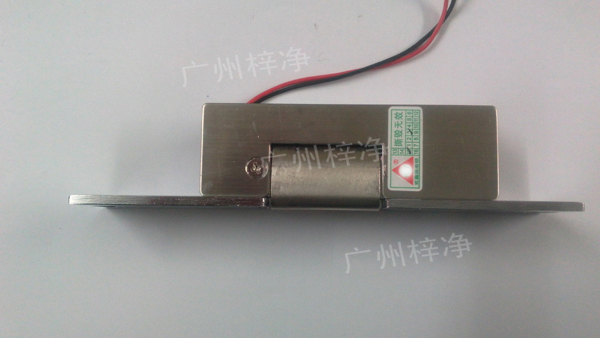

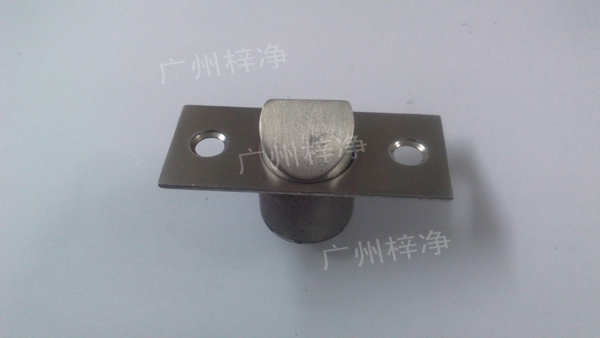

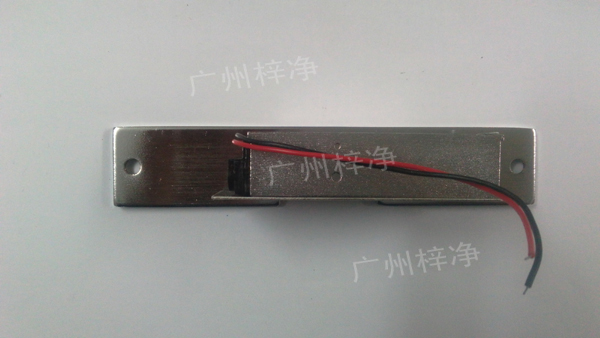

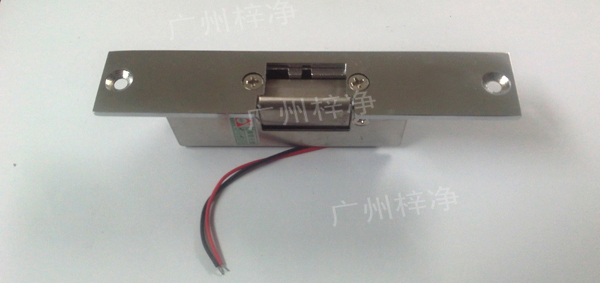

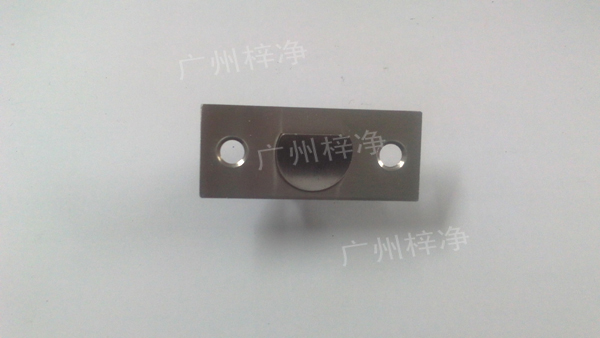

风淋室配件阴极锁图片〈二〉:

风淋室配件阴极锁图片〈三〉:

风淋室配件阴极锁图片〈四〉:

风淋室配件阴极锁图片〈五〉:

风淋室配件阴极锁图片〈六〉:

风淋室配件阴极锁风淋室配件阴极锁主要安装于风淋室货淋室,控制方式为电子联锁控制,风淋室配件阴极锁安装面板尺寸为150*28mm,安装方便,经久耐用,安装开孔尺寸为:88*20。

风淋室配件阴极锁使用说明:缓冲间联锁互锁,风淋室联锁互锁,货淋室联锁互锁,一般需要2把或2把以上风淋室配件阴极锁加上门磁开关、光电开关、风淋室控制器或电子互锁电路板一起使用才能确保缓冲间联锁互锁,风淋室联锁互锁,货淋室联锁互锁。

风淋室配件阴极锁安装事项请参考风淋室配件阴极锁(电锁口)使用说明书

液晶显示风淋室控制器主板面膜按键说明：

a、急停按键：任何时候按下急停按键，液晶屏内急停图标闪烁，并自动断开除照明外的所有输出，再次按下时，系统恢复到初始状态。此按键主要用于内外门不能解锁、风淋不能自动关闭及其它需维护时。

b、风淋按键：在内外门关闭后，按下手动按键，系统即转入风淋过程。此按键主要用于门磁、红外失灵或风机维护检修时。

c、照明按键：使用“照明”按键，可开关风淋室内照明灯。此按键主要用于门磁失灵或灯具检修时。

d、上、下调按键：在风淋开始前或结束后，通过上、下调键调节风淋延时时间；在进入内部参数设置时进行调节或选项。

n液晶显示风淋室控制器指示图标显示说明:

a、风淋倒计时显示：双位数字显示，工作时用于显示风淋时间设定值及风淋剩余时间，进行设定菜单时，用于菜单参数显示。

b、外门开：当外门打开时，此图标闪烁(可以检查外门磁是否正常)。

c、感应：当人体时入感应区时，此图标闪烁(可以检查光电开关是否正常)

d、内门开：当内门打开时，此图标闪烁[可以检查内门磁是否正常)。

e、风淋：此图标闪烁时，指示风淋风机已被自动或手动启动。

f、急停：此图标闪烁时，指示系统处于急停状态。

g、照  明：此图标闪烁时，指示照明灯启动，可再次按照明键关闭或启动。

液晶显示风淋室控制器开孔尺寸

液晶显示风淋室控制器副板接线示意图:输入、输出端子接口说明：

(1)、强电输入接口

供电电源：2 20VAC(丝印为2 20V AC)

(2)、强电输出接口

a、风机：1 A 2 20VAC(接交流接触器线圈，丝印为风机中继)

b、照明：1 A 2 20VAC(如灯管较多可接中间继电器，丝印为照明指示灯)

c、工作指示：1 A 2 20VAC(丝印为工作指示灯)

d、电源指示：1 A 2 20VAC(丝印为电源指示灯)

(3)、弱电输入接口

a、内门门磁开关：无源触点(丝印为内门磁)

b、外门门磁开关：无源触点(丝印标记为外门磁)

c、红外感应开关：无源触点(丝印标记为红外)

(4)、弱电输出接口

a、红外开关电源：1 2VDC  (丝印标记为1 2V G0)

b、外门电锁：2 00mA DC 1 2V(外门电锁)

c、内门电锁：2 00mA DC 1 2V(内门电锁)
