隧道风淋室它安装于洁净区与非洁净区之间，作为人员或货物出入洁净区域的缓冲区。隧道式风淋室主要应用于半导体、液晶显示、光电电子、精密仪器、化学、生物医药、医院、食品、研究院所、高校、航天、汽车、涂装、印刷等领域。隧道风淋室特点：
1、模块化结构设计，结构牢固，安装简便，可大大缩短工程进度时间。

2、融合了现代国际视觉设计理论元素，外观大气简洁。

3、我公司的人性化设计，大尺寸LCD液晶控制面板。

4、强吹淋，弱循环风有效保证了风淋室洁净度的要求。

隧道风淋室说明：
风淋室功能：将附在人员或物体上除去

备注：使用风淋时，人员拍打无尘衣，身体旋转除尘效果更佳。

隧道风淋室设计参考因素：
1、风淋效果：尽可能减少人员或物体上

2、风淋时间：15~20s最佳(0~60s可调)

3、风淋风速：22~ 25m/s

4、人员数量：根据一班人数及上班集中时间推算

5、使用尺寸：依人体工程学，宽度和深度参考，高度以人的身高(2m)参考

风淋室结构：依现场环境可作直通型、L、S、U、Z、楼梯型、升降式

风淋室门型：手动开门、自动平开门、自动平移门、自动四折门、快速卷帘门、快速升降门、旋转门

風淋室控制：電子互鎖、机械互锁。

附加功能：语音引导功能、紧急逃生功能、压差显示功能、紫外杀菌等。

隧道式风淋室一般能做多长？
隧道式风淋室在理论上可以做到更长，可根据客户需求制作非标产品，加长二米、三米、四米长等，订货时请注意开门方向。

这个主要受到现场场地及各方面的要求限制；

如果现场有条件的话，可以做到几十米长，但是一般没这个必要;

如果有1000个工人的话，按20分钟过完的话，也就是12米左右就可以了;

隧道式风淋室就大概在12米左右，而且还有左右拐弯等；推荐阅读：全自动平移门风淋室 内置自动门风淋室 快速卷帘门风淋室  转角风淋室
隧道风淋室技术参数说明：
隧道风淋室外尺寸：1200×1000×2180，1200×2000×2180，1200×3000×2180；

风淋区尺寸：800×930×1910，800×1930×1910，800×2930×1910；

主体材质：冷轧钢板粉体烤漆（不锈钢俩种）冷轧钢板风淋室    不锈钢风淋室。

过滤效率:99.99%at0.3umor99.999%at0.12um。

风速:强风时风速25m/s±20% 循环风速10m/s以上。

喷嘴:不锈钢喷嘴/吹风方向可自由调节。

照明:隐藏式照明系统。

控制面板:LCD液晶集成电路控制面板 or 传统触摸式控制面板 吹淋时间可调。

动作方式:光电感应联动作LED通行指示灯。

电源：AC 380V 三相 50HZ。

附加功能:可依客户要求加装语音功能、压差计、紧急按钮等功能。

隧道式风淋室的制作方法：
隧道式风淋室是一种通用性较强的局部净化设备，安装于洁净室与非洁净室之间。当人与货物要进入洁净区时需经风淋室吹淋，其吹出的洁净空气可去除人与货物所携带的尘埃，能有效的阻断或减少尘源进入洁净区。风淋室/货淋室的前后两道门为电子互锁，又可起到气闸的作用，阻止未净化的空气进入洁净区域。

目前，风淋室的种类很多，其中一种是隧道式风淋室。这种风淋室的长度较长，沿长度方向，布置有多个喷嘴，喷嘴用于向人员喷出气流来将人员身上的灰尘与人员分离，然后通过风机将带有灰尘的空气吸回并过滤。

现有的隧道式风淋室存在以下不足：由于整体长度较长，一般可达几米到十几米，风机在送风时，顶部风压不足，导致离风机较远处的喷嘴射出的气流强度较弱，除尘效果较差，而这种隧道式风淋室一般会同时进入多个人员进行除尘，先进入的人员走的较快，可能很快就远离风机，这会导致其除尘不够彻底。为了解决上述问题，目前常用的做法是增加风机的功率，但这样会使整体能耗较高，且噪音非常大。另一方面，现有的喷嘴在使用时，由于气流会快速经过喷嘴，导致喷嘴的振动较大，随之带来的噪音较大。给经过风淋室的人员的生理和心里都带来不利影响。技术实现要素：
一种可使离风机较远处的喷嘴射出的气流强度较大的隧道式风淋室。
采用技术方案是：隧道式风淋室，包括壳体，壳体一端下方安装有风机，风机的出风口与上方设置的过滤出风室连通，过滤出风室内设置有过滤器，过滤出风室上方设置有壳体顶部送风管，壳体顶部送风管与设置在壳体顶部的顶部风道连通，顶部风道内沿长度方向依次设置有多个喷嘴，所述喷嘴包括喷嘴壳以及设置在喷嘴壳中央的喷嘴口，沿顶部风道靠近壳体顶部送风管一端到顶部风道的另一端的方向，各个喷嘴的喷嘴口的横截面积依次变小。

进一步的是，所述喷嘴壳包括盘形定位部以及风道部，所述风道部的侧壁内填充有消音棉。

隧道式风淋室效果是：由于喷嘴的横截面积依次变小，在风机功率不需要提升的情况下，使得离风机较远处的喷嘴可以获得足够的风压，进而使得此处喷嘴射出的气流强度可以满足除尘需求。而且，由于喷嘴的壳体内部设置有消音棉，使得各个喷嘴的噪音减少，风淋室整体噪音相应得到降低。

附、说明
风道部1，盘形定位部2，喷嘴口3，消音棉4，风机5，过滤器6，过滤出风室7，壳体顶部送风管8，喷嘴9，顶部风道10。
具体实施方式
隧道式风淋室在实施时，可包括壳体，壳体一端下方安装有风机5，风机5的出风口与上方设置的过滤出风室7连通，过滤出风室7内设置有过滤器6，过滤出风室7上方设置有壳体顶部送风管8，壳体顶部送风管8与设置在壳体顶部的顶部风道10连通，顶部风道10内沿长度方向依次设置有多个喷嘴9，所述喷嘴包括喷嘴壳以及设置在喷嘴壳中央的喷嘴口3。本实用新型与现有技术不同之处在于，沿顶部风道10靠近壳体顶部送风管8一端到顶部风道10的另一端的方向，各个喷嘴的喷嘴口3的横截面积依次变小。例如，图1中从左到右，顶部风道10内安装有8个喷嘴，第一个喷嘴的喷嘴口3的横截面积大于第二个喷嘴的喷嘴口3的截面积，第二个大于第三个，以此类推。最右边一个最小。至于每个喷嘴的喷嘴口3的横截面积具体为何值可根据具体需求以及通过有限次试验验证得到。

在基础上，为了降低噪音，如图2所示，喷嘴壳包括盘形定位部2以及风道部1，与现有技术不同之处在于，所述风道部1的侧壁内填充有消音棉4。具体操作时，可将风道部1的侧壁设置成中空形状，并在其尾部安装卡接的端盖，打开端盖后，可向侧壁的空腔内填充消音棉4，然后将端盖盖紧即可。由于风淋室内各个喷嘴都设置有消音棉，整体噪音会得到降低，这样进入风淋室的人员不会经受较大噪音的侵扰。有利于人员的身心健康。

以上所述的具体实施例，对本实用新型的目的、技术方案和有益效果进行了进一步详细说明，所应理解的是，以上所述仅为本实用新型的具体实施例而已，并不用于限制本实用新型，凡在本实用新型的精神和原则之内，所做的任何修改、等同替换、改进等，均应包含在本实用新型的保护范围之内。

您还可以了解更多相关风淋室产品：单人双吹风淋室，双人双吹风淋室，多人双吹风淋室，电加热风淋室，防爆风淋室

风淋通道是洁净厂房和洁净室的配套风淋设备，用于吹除进入洁净区域的人体和携带物表面附着尘埃，同时起气闸室作用，防止未经净化的空气进入洁净区域。

是进行人体、物料净化和防止室外空气污染洁净区的有效设备，通用性强，可与所有洁净室和洁净厂房配套使用。

标准风淋通道制作材质分为：

全冷板烤漆风淋通道、彩钢板风淋通道、sus201全不锈钢风淋通道、sus304全不锈钢风淋通道、也有比较常见的外箱体为全冷板烤漆内胆为不锈钢风淋通道，标准风淋通道的选材要根据客户的实际情况而制作。

选购标准风淋室通道：

可参考以下梓净风淋通道相关规格尺寸及技术参数：ZJ-AAS-1200技术参数:

ZJ-AAS-1300技术参数:

ZJ-AAS-1590技术参数:

风淋通道选型标准一般要选择深度为2000mm、3000mm、4000mm、5000mm、6000mm以上，

例如：

一次进2－4人吹淋的标准风淋通道尺寸为W1200*D2000*H2050/2180mm

一次进3－6人吹淋的标准风淋通道尺寸为W1200*D3000*H2050/2180mm

一次进4－8人吹淋的标准风淋通道尺寸为W1200*D3000*H2050/2180mm

（注：标准风淋通道尺寸以1000mm为单位可加深加宽，ZJ-AAS-1300、ZJ-AAS-1590选型可参考以上示例）

贴心订制各种规格风淋通道、转角风淋通道、三开门风淋通道、U型风淋通道，具体可按照客户现场订制！

推荐阅读：>>单人双吹风淋室   >>   双人双吹风淋室>>多人双吹风淋室

金龙资料版 官方网站 //www.yongchuangxin1688.com/ 转载请注明出处！

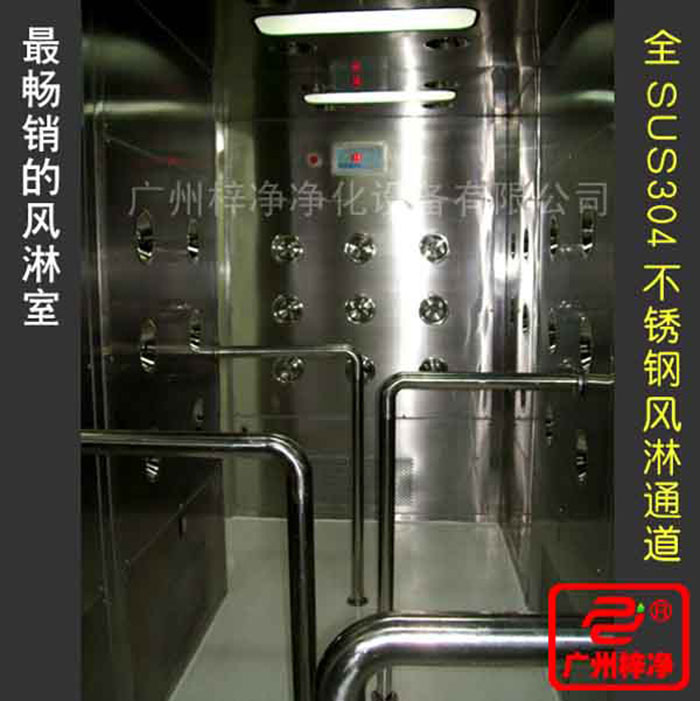

304不锈钢风淋通道是进行人体、物料净化和防止室外空气污染洁净区的有效设备，通用性强，可与所有洁净室和洁净厂房配套使用。304不锈钢风淋通道适合于大型净化面积的企业。

304不锈钢风淋通道包括顶吹风淋室通道，单人单吹风淋室通道，单人双吹风淋室通道，单人三吹风淋室通道，双人双吹风淋室通道，多人三吹风淋室通道，自动门风淋室通道，快速卷帘门风淋室通道，防爆风淋室通道，转角风淋室通道，全自动不锈钢风淋室。

304不锈钢风淋通道原理：
风淋通道内的空气由风机的作用经初效过滤器进入静压箱，经高效空气过滤器过滤后，洁净空气从风淋室的喷嘴高速喷出，喷嘴角度可调节，可有效地吹除人特或携带物品表面附着的尘埃，吹下的尘埃再回收进入初效空气过滤器，如此循环可以达到风淋的目的。

304不锈钢风淋通道结构：
不锈钢风淋通道可采用冷板或全不锈钢装配而成，配置离心通风机及中效和高效空气过滤器，具有外形美观、结构紧凑、检修方便，操作简单等特点。

304不锈钢风淋通道配置:
1、采用更适合洁净室原理与要求的本公司设计 — 外箱体圆弧转角；
2、“梓净”牌有隔板高效过滤器，过滤效率为99.99%@0.3um,确保净化级别；
3、箱体材质采用304不锈钢风淋通道(板材公差按标准)；配28个多角度可调全镜光不锈钢喷嘴（顶部12个）采用顶加侧双吹，确保吹淋效果；
4、电路控制：先进的高科技集成电路板， LED显示吹淋时间，时间继电器0~99秒可调，韩国AUTONISE红外感应器，感应自动吹淋，触摸式微动开关，正泰中间继电器；
5、外箱体设电源指示灯及风淋室工作指示灯，先进的减噪静音装置系统和智能语音提示系统，在吹淋的时候使人倍感亲切舒适；
6、自动闭门器；电子互锁，风淋时各门自动锁闭，吹淋后入门锁闭，只能从出门走出风淋室；
7、采用阿基米德螺线型设计的送风吹淋系统达到≥25m/s的超强风速，确保进入洁净室的人员及货物达到彻底除尘的完美效果；
8、配壹台风淋室专用风机，电源：380V/50HZ，功率：1.1KW*2
9、采用独特的空气清新功能系统，对长期封闭的风淋室＆风淋通道内产生的异味进行切底的消除；配嵌入式20W嵌入式日光灯（含灯管和灯盘），保证足够的照明亮度。

304不锈钢风淋通道主要特点：
1、采用更适合洁净室原理的圆弧转角
2、系统自动控制运行，双门电子互锁，并设有光电感应器，单向通道风淋室，从非洁净区进入，关门后红外线感应有人就吹淋，吹淋后入门锁闭，只能从出门走出风淋室；
3、整体冷轧钢板制作，外表面静电喷塑处理
4、门、底板、喷嘴均采用不锈钢制造，美观大方
5、软键触按式时间继电器，LED显示及设置吹淋时间，范围在10-99s可调,吹淋时双门自动锁闭；
6、采用初、高效两级过滤系统，有隔板高效过滤器，过滤效率为：99.99%，确保净化级别
7、风嘴出风口风速高达25m/s以上，吹到人体上风速18m/s以上
8、采用EVA密封材料，密闭性能高
9、采用进口电子元器件，性能可靠
10、配全不锈钢多角度可调喷嘴，南泰双涡壳外转子大风量低噪风机，面风速大于25m/s；
11、先进的减噪静音装置系统。
12、采用模块化设计方案，组装运输极为方便
13、单片机微处理控制器，智能语音提示系统，人在吹淋时由控制系统自动发出语音提示让人有次序的完成整个吹淋除尘过程。
14、LED显示屏可明清晰指示吹淋时间，和所处状态。吹淋时间可调，范围在10-99S。
15、 红外线光电自动感应开关控制吹淋，避免无人空吹。

304不锈钢风淋通道规格尺寸参数：

304不锈钢风淋通道维护要点：
1、定期使用仪器测定设备的各项技术指标，洁净室风淋室，如不符合技术参数要求应及时予以处理。
2、根据实际使用情况，定期将初效空气过滤器中的滤料取下清洗。
3、当发现风速变小时应首先检查初效空气过滤器表面是否发黑，若发黑则说明预过滤器容尘较多，阻力增大，即应拆下初效空气过滤器内的无纺布进行清洗或予以调换。
4、当调换或清洗无纺布后，仍不能提高风速则说明高效空气过滤器已经堵塞，造成阻力增大，则应更换高效空气过滤器。
5、更换高效过滤器时，须拆下喷球板，取出高效过滤器，按照原有高效过滤器的规格型号更换新的高效空气过滤器。安装时应确认高效过滤器上的箭头标记，箭头应指向气流的方向。并确保密封良好，风淋室多少钱，防止渗漏。
6、高效过滤器更换完毕后需确认边框无渗漏现象，并用尘埃粒子计数器进行检测，达到技术指标后方可进行正常工作。
7、定期对电气线路进行检修，如有故障可参照电气原理图进行维修。
8、定期对门进行围护，使电子锁与其锁孔对准，以免锁销卡死。
9、本设备使用温度不得超过50℃，且严禁使用明火。

“梓净”牌304不锈钢风淋通道厂家产品质量保证：
>>我司出产的”梓净”牌空气净化设备及空气过滤器产品已获国内、国际多项产品认证；
>>为满足客户对洁净室的高品质要求，我司生产出厂的每一台空气净化设备都经过我司质检员的严格检查，符合产品质量标准方可出厂；空气过滤器都在标准万级无尘车间内生产、检测。
>>产品交付验收完毕后，我司将对贵司及所订购产品建立独立的档案，以便与我司长期的为贵司提供优质、及时的服务。
>>产品包装：木箱或纸箱包装；
>>发货方式：货运；
>>交货时间：合同签订后我司收到货款之日起5个工作日内完成生产，3个工作日内到货；
服务宗旨：
>>公司出产的”梓净”牌空气净化设备及空气过滤器可提供长期的技术支持；
>>故障受理：省外48小时，省内24小时；

可按客户要求定做非标准304不锈钢风淋通道及304不锈钢货淋通道。

特别说明：咨询304不锈钢风淋通道价格请致电我们，电话020-39961033。

201不锈钢风淋通道工作人员进入车间时，必须通过此设备，用强劲洁净的空气，由可旋转喷嘴从各个方向喷射至人身上，有效而迅速清除去附着在衣服上的灰尘、头发、发屑等杂物，它可以减少人进出洁净室所带来的污染问题。

201不锈钢风淋通道的两道门电子互锁，可以兼起气闸室的作用，阻止外界污染和未被净化的空气进入洁净区域。
201不锈钢风淋通道杜绝工作人员将头发，灰尘、细菌带入车间，达到工作场地严格的无尘净化标准，生产出高质量的产品;

201不锈钢风淋通道包括顶吹风淋室通道，单人单吹风淋通道，单人双吹风淋通道，单人三吹风淋通道，双人双吹风淋通道，多人三吹风淋通道，自动门风淋通道，快速卷帘门风淋通道,防爆风淋通道，转角风淋通道。

201不锈钢风淋通道特点：
1、整体用优质的201不锈钢板制作，防止腐蚀和生锈起到一个良好的保护屏障。
2、多角度可调整的不锈钢喷嘴经久耐用；采用耐用美观的不锈钢风淋室门，配透明视窗；地面采用的是抗磨损容易清洗的不锈钢板。
3、污染的空气通过风淋室初效和高效过滤器过滤可达到99.99%的过滤效率（针对0.3微米的尘埃粒子）。
4、工业级别的风淋室电磁锁确保不会移位， 红外感应器自动感应吹淋，正泰中间继电器。
5、紧急停止开关安装在工作区的内部，能迅速切断电源，使所有的风淋室门处于打开状态。
6、在进出洁净室时，安在风淋室两边的指示灯有规则的流动显示。
7、与普通电子照明相比，风淋室电子照明能有效减少能量消耗，散发更均衡的光线。
8、风淋室离心风机被连接在不锈钢的风管口，它们一起为有效的清洁提供高效率的喷射。
9、复位断路器为风机和电路板增加风淋室安全可靠性。
10、电源：3N、380V、50HZ。

201不锈钢风淋通道配置特点：
1、系统自动控制（兼手动操作），两门电子联锁，记忆性感应自动吹淋。
2、门、底板、喷嘴均采用不锈钢材料制造，美观耐用、不变形。
3、两门装用进口闭门器，自动关门。
4、LED显示吹淋时间（0～99s可调）。
5、初、高效双效率过滤系统，延长高效滤网寿命，节省运行成本。
6、大风量高压头风机，低阻力高效过滤器，风速25m/s以上，确保除尘效果。
7、两侧装有指示灯，明确指示工作状态。
8、模块化设计，组装运输方便。
9.选购配件：语音提示系统, 杀菌灯，双速吹淋，自动平移门，PVC自动快递卷帘门。

201不锈钢风淋通道维护要点：
1、定期使用仪器测定设备的各项技术指标，洁净室风淋室，如不符合技术参数要求应及时予以处理。
2、根据实际使用情况，定期将初效空气过滤器中的滤料取下清洗。
3、当发现风速变小时应首先检查初效空气过滤器表面是否发黑，若发黑则说明预过滤器容尘较多，阻力增大，即应拆下初效空气过滤器内的无纺布进行清洗或予以调换。
4、当调换或清洗无纺布后，仍不能提高风速则说明高效空气过滤器已经堵塞，造成阻力增大，则应更换高效空气过滤器。
5、更换高效过滤器时，须拆下喷球板，取出高效过滤器，按照原有高效过滤器的规格型号更换新的高效空气过滤器。安装时应确认高效过滤器上的箭头标记，箭头应指向气流的方向。并确保密封良好，风淋室多少钱，防止渗漏。
6、高效过滤器更换完毕后需确认边框无渗漏现象，并用尘埃粒子计数器进行检测，达到技术指标后方可进行正常工作。
7、定期对电气线路进行检修，如有故障可参照电气原理图进行维修。
8、定期对门进行围护，使电子锁与其锁孔对准，以免锁销卡死。
9、本设备使用温度不得超过50℃，且严禁使用明火。

201不锈钢风淋通道规格尺寸参数：

“梓净”牌201不锈钢风淋通道厂家产品质量保证：
>>我司出产的”梓净”牌空气净化设备及空气过滤器产品已获国内、国际多项产品认证；
>>为满足客户对洁净室的高品质要求，我司生产出厂的每一台空气净化设备都经过我司质检员的严格检查，符合产品质量标准方可出厂；空气过滤器都在标准万级无尘车间内生产、检测。
>>产品交付验收完毕后，我司将对贵司及所订购产品建立独立的档案，以便与我司长期的为贵司提供优质、及时的服务。
>>产品包装：木箱或纸箱包装；
>>发货方式：货运；
>>交货时间：合同签订后我司收到货款之日起5个工作日内完成生产，3个工作日内到货；
服务宗旨：
>>公司出产的”梓净”牌空气净化设备及空气过滤器可提供长期的技术支持；
>>故障受理：省外48小时，省内24小时；

可按客户要求定做非标准201不锈钢风淋通道及201不锈钢货淋通道。

了解更多：201不锈钢风淋室通道价格请致电我们，电话020-39961033。
